Overview

基本情報

モデル番号。	SDXG-15
作動圧力	0.6～40MPa
入口温度	<80度
冷却方法	空冷と水冷
タイプ	すべてのサイズ
標準	標準
材料	合金
特徴	耐寒性、耐腐食性
認証	CE、ISO9001
輸送パッケージ	木製ケース
仕様	8105441327
商標	山里
起源	杭州、中国
HSコード	8419399090
生産能力	50000個/年

製品説明

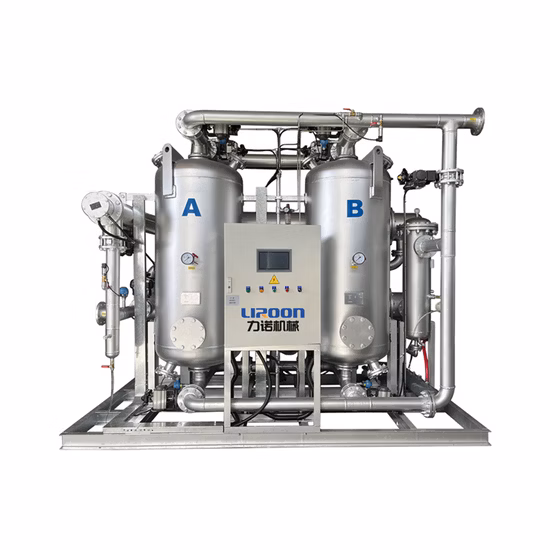

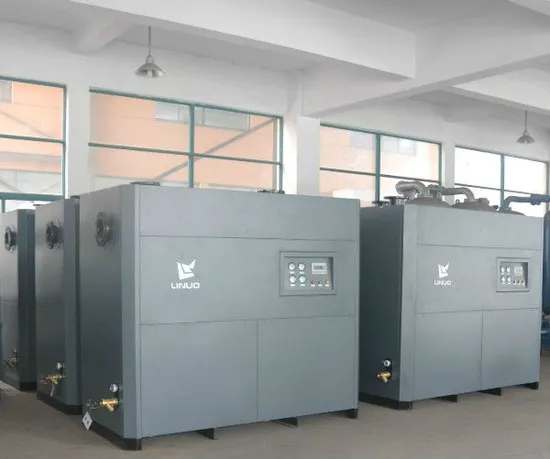

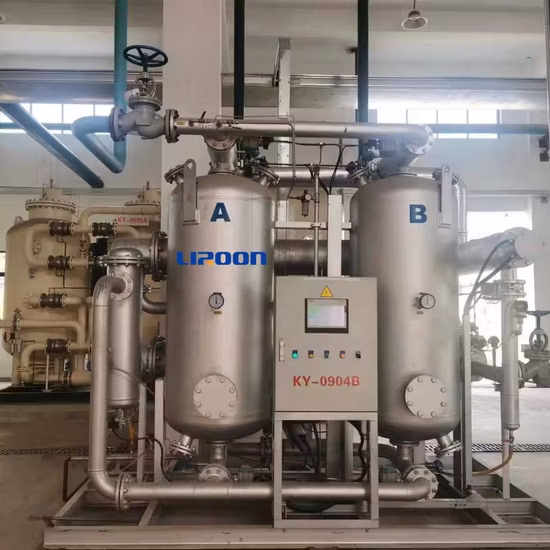

エア消費量ゼロブロワ熱回生吸着式圧縮空気ドライヤ（PBシリーズ）詳細写真

加熱乾燥剤エアドライヤーのプロセスフロー図

Zero Purge -20 to -70 Dew Point Blower Heat Desiccant Air Dryer for Air Compressor

動作原理:
湿った圧縮空気はバタフライバルブ1から空気入口から塔Aの底部へ、ディフューザーを通って塔Aにスムーズに入り、乾燥床を流れ、水分を吸収し、圧力露点を作ります-40℃まで冷却され、乾燥した圧縮空気が塔Aの頂部から流れ、逆止バタフライ弁C1を通って圧縮空気の使用点に入ります。塔Aを吸着しながら、塔Bは吸着剤を再生します。このとき、塔Bは吸着剤を再生します。塔B内の吸着剤の水分が飽和しているため、バルブ4、5、マフラーOSを下げて塔内を1気圧まで排出します。減圧後、エアブロワーBLを起動し、大気中に入り、ヒーターで加熱します。 EH、塔 B の吸着剤は再生中です。空気は 120 °C ～ 180 °C に加熱されます。熱風が塔 B に入ります。吸収床を通って流れるとき、水は吸着剤の表面から放出され、塔 B に流れ込みます。空気、加熱された再生空気は、バタフライバルブ 4、5 およびマフラー OS によって大気中に放出されます。加熱段階の後、吸着剤は再生されますが、吸着剤の温度はまだ高いため、圧縮空気を吸着する前に、吸着剤の温度を下げる必要があります。最適な吸着効果を得るために、装置は乾燥した完成品ではなく、水冷HTアフタークーラーによって冷却されるため、エネルギーが節約されます。プロセスでは、バルブの一連のマッチングアプリケーションを通じて、ブロワー塔Bと塔Bは閉ループを形成し、ヒーターを避け、後冷却を通過し、送風機が空気を塔Bに冷却し、冷却空気が吸着によって熱を奪います。そして、タワー A のスタンバイおよび電圧共有に入り、その後、2 つのタワーがしばらくの間同時に吸着し、最後の 2 つのタワーは自動的に次のサイクルに切り替わります。

Zero Purge -20 to -70 Dew Point Blower Heat Desiccant Air Dryer for Air Compressor
